移動履帶碎石機械設備簡介
移動履帶碎石機設備,也叫履帶移動破碎站,是以履帶為底盤,集給料機、破碎機、振動篩、皮帶機于一體的移動碎石設備。
移動履帶碎石機械設備
履帶移動破碎站優勢在于結構一體、移動方便,常用于建筑垃圾處理、礦石破碎等項目中,節能環保,運行安全可靠。
世博履帶移動破碎站型號規格
履帶移動破碎站是世博機器廠家主要產品之一,我廠生產的履帶移動破碎站主要有履帶粗破移動破碎站、履帶中細碎移動破碎站、履帶細碎移動破碎站、履帶篩分移動破碎站這幾種配置,其他配置也可定制。
履帶粗破移動破碎站
世博履帶粗破移動破碎站
履帶粗破移動破碎站主要配置給料機、顎式破碎機等設備,粗碎石料為主,具體型號規格如下:
機型 | TC96 | TC106 | TC116 | TC120 |
給料機 | ||||
設備 | GZD9638 | ZSW1042 | GZD1142 | GZD1248 |
電機 | 5.5KW*2 | 7.5KW*2 | 7.5KW*2 | 7.5KW*2 |
驅動方式 | 電機驅動 | 電機驅動 | 電機驅動 | 電機驅動 |
破碎機 | ||||
設備 | SC96 | SC106 | SC116 | SC120 |
最大進料粒度 | 550mm | 650mm | 700mm | 800mm |
電機 | 90KW | 1100KW | 132KW | 160KW |
驅動方式 | 電機驅動 | 電機驅動 | 電機驅動 | 電機驅動 |
車架 | ||||
液壓履帶底盤 | 35T | DL385V | DL385V | NS415E |
船型車架 | Q345B焊接 | Q345B焊接 | Q345B焊接 | Q345B焊接 |
主輸送機 | ||||
堆料高度 | B1000*12.9米 | B1000*12米 | B1000*12米 | B1000*12.9米 |
長x寬 | 電機減速器驅動11KW | 電機減速器驅動11KW | 電機減速器驅動11KW | 電機減速器驅動15KW |
主皮帶功率 | EP300-B1000*5(6.0+1.5) | EP300-B1000*5(6.0+1.5) | EP300-B1000*5(6.0+1.5) | EP300-B1200*5(6.0+1.5) |
出土皮帶機 | ||||
規格 | B650*6.8米 | B650*6.8米 | B650*6米 | B650*6.8米 |
驅動方式 | 電機減速器驅動4KW | 電機減速器驅動4KW | 電機減速器驅動4KW | 電機減速器驅動4KW |
環形聚酯帆布帶 | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) |
除鐵器 | ||||
規格 | RCYQ-13 | RCYQ-13 | RCYQ-13 | RCYQ-13 |
驅動方式 | 電機減速器驅動3KW | 電機減速器驅動3KW | 電機減速器驅動3KW | 電機減速器驅動3KW |
動力系統 | ||||
發電機組 | 240KW發動機組 | 300KW發動機組 | 300KW發動機組 | 300KW發動機組 |
電氣系統 | ||||
電氣控制柜 | 顎破電機軟啟動,其他電機直接啟動,主要電氣元件施耐德 | 顎破電機軟啟動,其他電機直接啟動,主要電氣元件施耐德 | 顎破電機軟啟動,其他電機直接啟動,主要電氣元件施耐德 | 顎破電機軟啟動,其他電機直接啟動,主要電氣元件施耐德 |
液壓系統 | ||||
料倉 | 液壓自動折疊 | 液壓自動折疊 | 液壓自動折疊 | 液壓自動折疊 |
皮帶機折疊油缸 | 液壓自動折疊 | 液壓自動折疊 | 液壓自動折疊 | 液壓自動折疊 |
液壓泵、閥、附件 | 負載敏感型,電液比例閥組 | 負載敏感型,電液比例閥組 | 負載敏感型,電液比例閥組 | 負載敏感型,電液比例閥組 |
履帶中細碎移動破碎站
履帶中細碎移動破碎站主要配置給料機和大口反擊破,粗、中細碎石料都可用,具體型號規格如下:
機型 | TF150 | TF250反擊破一體車 | TF250反擊破標準車 |
給料機 | |||
設備 | GZD1038 | ZDG1228 | ZDG1228 |
振動電機 | 2x3.7KW | 5.5KW*2 | 5.5KW*2 |
電機驅動 | 電機驅動 | 電機驅動 | |
破碎機 | |||
設備 | LF150 | LF250 | LF250 |
最大進料粒度 | 400mm | 500mm | 500mm |
電機及驅動方式 | 160KW | 250KW | 250KW |
電機驅動 | 電機驅動 | 電機驅動 | |
車架 | |||
液壓履帶底盤 | NS415E | NS415E | NS415E |
船型車架 | Q345B焊接 | Q345B焊接 | Q345B焊接 |
主皮帶機 | |||
規格 | B800*11米 | B1200*11米 | B1200*11米 |
電機減速器 | 11KW | 電機減速器驅動15KW | 電機減速器驅動15KW |
環形聚酯帆布帶 |
|
EP300-B1200*5(6.0+1.5) | EP300-B1200*5(6.0+1.5) |
轉運皮帶機 | |||
規格 | B500*2米 | B500*2.4米 | B500*2.4米 |
電機減速器 | 4KW | 電機減速器驅動4KW | 電機減速器驅動4KW |
環形聚酯帆布帶 |
|
EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) |
篩下皮帶機 | |||
規格 | B1000*5米 | B1200*6.2米 | B1200*6.2米 |
電機減速器 | 5.5KW | 電機減速器驅動7.5KW | 電機減速器驅動7.5KW |
環形聚酯帆布帶 |
|
EP300-B1200*5(4.5+1.5) | EP300-B1200*5(4.5+1.5) |
返料皮帶機 | |||
規格 | B500*7.7米 | B500*9.3米 | B500*9.3米 |
驅動方式 | 5.5KW | 電機減速器驅動4KW | 電機減速器驅動4KW |
環形聚酯帆布帶 |
|
EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) |
返料篩 | |||
規格 | 2YK1530 | YS1320 | GLS1630FA |
電機 | 11KW | 3.7KW*2 | 3KW*2 |
驅動方式 | 電動機 | 電機驅動 | ROST彈簧 |
除鐵器 | |||
規格 | RCYQ-13 | RCYQ-13 | RCYQ-13 |
電機減速器 | 3KW | 電機減速器驅動3KW | 電機減速器驅動3KW |
動力系統 | |||
發電機組 | 320KW康明斯發電機組 | 500KW發電機組 | 500KW發電機組 |
電氣系統 | 采用PLC智能控制系統,具有故障報警及故障記錄查詢功能,可視化工作流程,操作簡單,屏顯各類參數監控,發動機可根據負載情況自動調速。 | 反擊破主電機變頻啟動,其他電機直接啟動,主要電器元件施耐德 | 反擊破主電機變頻啟動,其他電機直接啟動,主要電器元件施耐德 |
液壓系統 | 皮帶機折疊油缸及反擊破主機用油缸液壓泵、閥、站及油管附件 | 開箱及出料間隙調整,側出折疊及返料部拆卸,負載敏感型,電液比例閥行走閥組 | 開箱及出料間隙調整,側出折疊及返料部拆卸,負載敏感型,電液比例閥行走閥組 |
履帶細碎移動破碎站
世博履帶細碎移動破碎站
履帶細碎移動破碎站主要配置圓錐破和振動篩、給料機等設備,細碎礦石用,具體型號規格如下:
機型 | THP300L | THP400L | TCH430 |
給料機 | |||
規格 | B1000*4.6米 | B1200*4.6米 | B1000*6.5米 |
驅動方式 | 變頻電機 | 變頻電機 | 變頻電機 |
減速機驅動 | 減速機驅動 | 減速機驅動 | |
圓錐破 | |||
設備 | HP300 | HP400 | CH430 |
最大進料粒度 | 200mm | 260mm | 185mm |
最小出料口 | 10mm | 20mm | 20mm |
電機功率 | 220KW | 280KW | 160KW |
車架 | |||
液壓履帶底盤 | 60T | 60T | 60T |
船型車架 | Q345B焊接 | Q345B焊接 | Q345B焊接 |
返料篩 | |||
規格 | 2YZK1500*3500 | YK1500*3800 | YK1530 |
驅動方式 | 振動電機3.7KW | 振動電機3.7KW | 振動電機3.7KW*2 |
主皮帶機 | |||
規格 | B1200*12.5米 | B1200*10.6米 | B1200*10.6米 |
驅動方式 | 電機減速器驅動 15KW | 電機減速器驅動 15KW | 電機減速器驅動 15KW |
環形聚酯帆布帶 | EP300-B1200x5(6.5+1.5) | EP300-B1200x5(6.5+1.5) |
|
篩下皮帶機 | |||
規格 | B1200*5.6米 | B1200*6.2米 | B1200*5.4米 |
驅動方式 | 電機減速器驅動 7.5KW | 電機減速器驅動 7.5KW | 電機減速器驅動 7.5KW |
環形聚酯帆布帶 | EP300-B1200x3(4.5+1.5) | EP300-B1200x5(6.5+1.5) |
|
返料皮帶機 | |||
規格 | B500*12.5米 | B650*12.5米 | B500*12.5米 |
驅動方式 | 電機減速器驅動 7.5KW | 電機減速器驅動 7.5KW | 電機減速器驅動 7.5KW |
環形聚酯帆布帶 | EP300-B500x3(4.5+1.5) | EP300-B500x3(4.5+1.5) |
|
轉運皮帶機 | |||
規格 | B500*2.4米 | B650*2.4米 | B500*2.4米 |
驅動方式 | 電機減速器驅動 4KW | 電機減速器驅動 4KW | 電機減速器驅動 4KW |
環形聚酯帆布帶 | EP200-B500x3(4.5+1.5) | EP200-B650x3(4.5+1.5) |
|
動力系統 | |||
發電機組 | 400KW發電機組 | 500KW發電機組 | 305KW發電機組 |
電氣系統 | |||
電控柜 | 圓錐電機變頻啟動,給料機變頻啟動,其他電機直接啟動 | 圓錐電機變頻啟動,給料機變頻啟動,其他電機直接啟動 | 圓錐電機變頻啟動,給料機變頻啟動,其他電機直接啟動 |
液壓系統 | |||
皮帶機折疊油缸 | 液壓自動升降 | 液壓自動升降 | 液壓自動升降 |
液壓泵、閥、附件 | 負載敏感型,電液比例閥組 | 負載敏感型,電液比例閥組 | 負載敏感型,電液比例閥組 |
履帶篩分移動站
世博履帶篩分移動站
履帶篩分移動站就是可移動的振動篩設備,主要由履帶車和振動篩構成,搭配移動破碎站使用,具體型號規格如下:
機型 | TS1860 | TS2160 |
篩箱 | ||
外形 | 1800x6000三層 | 2100x6000三層 |
進料粒度 | ≤200mm | ≤200mm |
篩孔尺寸 | 5-100mm | 5-100mm |
驅動方式 | 液壓馬達驅動 | 液壓馬達驅動 |
車架 | ||
液壓履帶底盤 | 40T | 40T |
船型車架 | Q345B焊接 | Q345B焊接 |
給料皮帶機 | ||
規格 | B1000*11.8米 | B1000*11.8米 |
驅動方式 | 液壓馬達驅動 | 液壓馬達驅動 |
環形聚酯帆布帶 | EP-200-B1000x4(4.5+1.5) | EP-200-B1000x4(4.5+1.5) |
一層料皮帶機 | ||
規格 | B650*5.9米 | B650*5.9米 |
卸料高度 | 2.8米 | 2.8米 |
驅動方式 | 液壓馬達驅動 | 液壓馬達驅動 |
二層料皮帶機 | ||
規格 | B650*7.5米 | B650*7.5米 |
卸料高度 | 3.5米 | 3.5米 |
驅動方式 | 液壓馬達驅動 | 液壓馬達驅動 |
三層料皮帶機 | ||
規格 | B650*7.5米 | B650*7.5米 |
卸料高度 | 3.5米 | 3.5米 |
驅動方式 | 液壓馬達驅動 | 液壓馬達驅動 |
篩下皮帶機 | ||
規格 | B1000*8.5米 | B1000*8.5米 |
卸料高度 | 3.6米 | 3.6米 |
驅動方式 | 液壓馬達驅動 | 液壓馬達驅動 |
動力系統 | ||
發電機+分動箱+泵 | 154KW發動機 | 154KW發動機 |
電氣系統 | ||
電控柜 | 發動機運行參數監控、履帶行走、各皮帶機可以運行遠端遙控,主要電器元件施耐德 | 發動機運行參數監控、履帶行走、各皮帶機可以運行遠端遙控,主要電器元件施耐德 |
液壓系統 | ||
各類油缸 | 皮帶機折疊、振動篩升降 | 皮帶機折疊、振動篩升降 |
液壓泵、閥、附件 | 負載敏感型、電液比例閥組 | 負載敏感型、電液比例閥組 |
履帶移動碎石機圖片

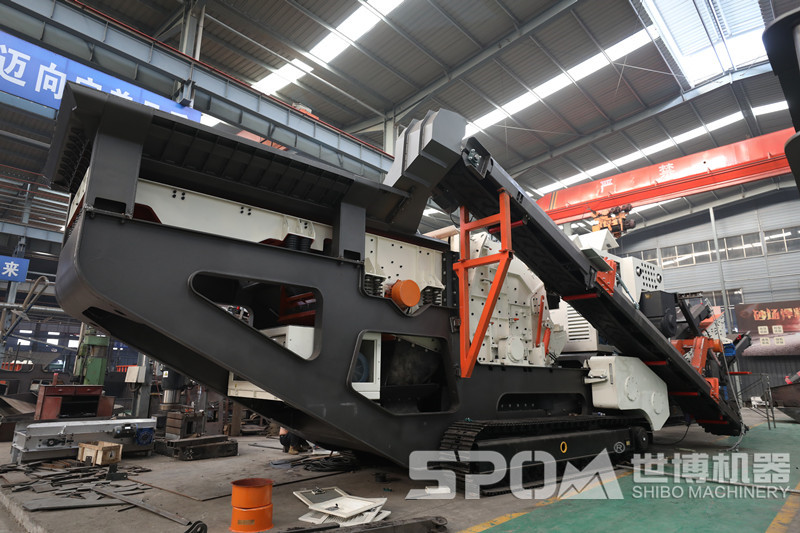

世博履帶移動碎石機生產車間
履帶移動破碎站處理建筑垃圾現場

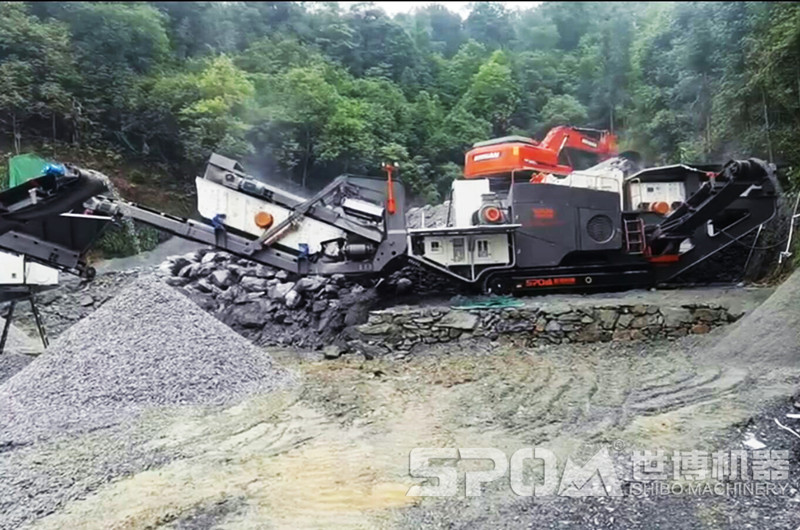

履帶移動碎石機破碎石子現場圖
履帶移動破碎站設備的性能優勢
1、履帶移動破碎站普遍采用液壓系統,可以智能調節進出料尺寸,遇異物也能自動識別并排出,智能安全。
2、履帶移動破碎站一般配備電機和柴油機兩種動能,多種驅動方式,可應對多種情況。
3、履帶移動站的履帶底盤也是一大優勢,不僅能在平坦的公路上行走,崎嶇山路也不在話下,能適應更多惡劣的現場環境。
4、履帶移動破碎站采用智能控制面板,無線遙控,減少人工,卻大大提升了生產效率。
河南世博機器廠家生產的履帶碎石機械設備是經過多年技術研究,加引進部分國外技術,打造的高品質設備,各類規格型號一應俱全,更多詳細介紹,歡迎聯系我們咨詢。
